Ako použiť snímač napätia tlaku na meranie prietoku?

Meranie toku je kritickým aspektom v rôznych odvetviach, od chemického spracovania po vodné hospodárstvo. Jedna účinná, ale často prehliadaná metóda na meranie prietoku zahŕňa použitie senzorov napätia tlaku. Ako popredný dodávateľ senzorov napätia tlaku som nadšený, že môžem zdieľať informácie o tom, ako možno tieto senzory využiť na presné meranie toku.

Pochopenie senzorov tlaku napätia

Senzory tlaku napätia sú zariadenia určené na meranie sily vyvíjanej tekutinou alebo plynom na povrchu. Pracujú na princípe premeny mechanického napätia na elektrický signál. Keď tekutina alebo plyn preteká rúrkou alebo potrubím, vyvíja tlak na steny nádoby. Tento tlak sa môže merať pomocou snímača napätia tlaku, ktorý potom poskytuje zodpovedajúci elektrický výstup.

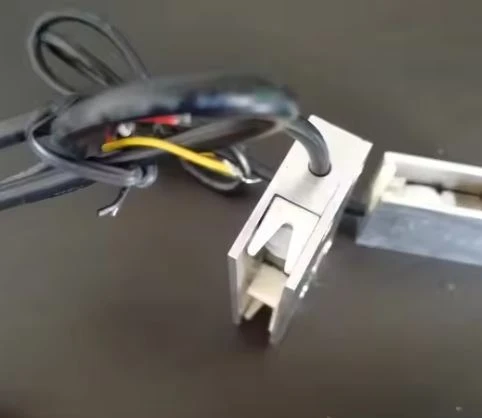

Na trhu sú k dispozícii rôzne typy senzorov tlaku napätia. NapríkladSenzor tlaku typu Sje známy svojou vysokou presnosťou a spoľahlivosťou. Je navrhnutý tak, aby vydržal tvrdé prostredie a môže poskytovať presné merania aj za extrémnych podmienok. Ďalšou populárnou možnosťou jeSenzor napätia, ktorý je špeciálne navrhnutý pre aplikácie v textilnom priemysle, kde je zásadné presné meranie napätia priadze. TenSenzor tlaku v stĺpcije vhodný pre aplikácie, kde je potrebné merať veľké sily, napríklad v priemyselných potrubiach.

Princípy merania prietoku pomocou senzorov tlaku napätia

Základný princíp za použitím senzorov tlaku napätia na meranie prietoku je založený na vzťahu medzi prietokom, tlakom a vlastnosťami tekutiny. Podľa Bernoulliho princípu, v prietoku tekutiny sa zvyšuje rýchlosť tekutiny súčasne so znížením tlaku alebo znížením potenciálnej energie tekutiny.

Keď tekutina preteká zúžením v potrubí, rýchlosť tekutiny sa zvyšuje a tlak sa znižuje. Zmeraním rozdielu tlaku cez zúženie pomocou snímača napätia tlaku môžeme vypočítať prietok rýchlosti tekutiny. Zvyčajne sa to robí pomocou rovníc, ako je Bernoulliova rovnica a rovnica kontinuity.

Rovnica kontinuity uvádza, že hmotnostný prietok tekutiny je konštantný pozdĺž prúdu. Matematicky sa dá vyjadriť ako ρ₁a₁v₁ = ρ₂a₂v₂, kde ρ je hustota tekutiny, A je prierezová plocha potrubia a V je rýchlosť tekutiny. Kombináciou tejto rovnice s rovnicou Bernoulli, ktorá sa týka tlaku, rýchlosti a zvýšenia tekutiny, môžeme odvodiť rovnicu prietoku.

Inštalácia senzorov tlaku napätia na meranie prietoku

Správna inštalácia senzorov tlaku napätia je rozhodujúca pre presné meranie prietoku. Tu sú kľúčové kroky, ktoré treba nasledovať:

1. Vyberte správne umiestnenie

Senzor by mal byť nainštalovaný na mieste, kde je prietok úplne vyvinutý a bez porúch, ako sú zákruty, ventily alebo čerpadlá. Priama časť potrubia, najlepšie najmenej 10 - 15 -násobok priemeru potrubia proti prúdu a 5 - 10 -násobok priemeru potrubia po prúde bodu merania, je ideálna. To zaisťuje, že profil toku je stabilný a meranie tlaku je presné.

2. Montáž senzor

Senzor by mal byť bezpečne namontovaný na potrubie. Je dôležité zabezpečiť, aby bol senzor v priamom kontakte s tekutinou a že okolo montážnej oblasti nedochádza k únikom. Pre niektoré senzory je potrebné správne zarovnanie na zabezpečenie presného merania.

3. Pripojenie senzora

Senzor musí byť pripojený k systému získavania údajov alebo k riadiacej jednotke. Toto spojenie by sa malo uskutočniť podľa pokynov výrobcu. Na zabránenie elektrického rušenia je tiež nevyhnutné správne uzemnenie.

Kalibrácia a údržba

Kalibrácia je dôležitým krokom pri zabezpečovaní presnosti merania toku pomocou senzorov napätia tlaku. Kalibrácia zahŕňa porovnanie výstupu senzora so známym štandardom. Malo by sa to robiť pravidelne, najmä po inštalácii, a vždy, keď dôjde k zmenám v prevádzkových podmienkach.

Udržiavanie senzorov tlaku napätia je relatívne jednoduché. Je potrebná pravidelná kontrola senzora pre akékoľvek príznaky poškodenia, ako sú praskliny alebo úniky. Pravidelné čistenie senzora na odstránenie akýchkoľvek zvyškov alebo usadenín môže tiež pomôcť udržať jeho výkon.

Aplikácie senzorov tlaku napätia pri meraní prietoku

Senzory tlaku napätia majú širokú škálu aplikácií pri meraní prietoku v rôznych odvetviach:

1. Chemický priemysel

V závodoch chemického spracovania je presné meranie prietoku rôznych chemikálií rozhodujúce pre kontrolu procesu a bezpečnosť. Senzory tlaku napätia sa môžu použiť na meranie prietoku kvapalín a plynov v potrubiach, čím sa zabezpečí, že sa medzi rôznymi štádiami procesu prenáša správne množstvo chemikálií.

2. Manažment vody a odpadových vôd

Vo vodných úpravách a systémoch na správu odpadových vôd sa môžu snímače napätia tlaku použiť na meranie prietoku vody v potrubiach. Pomáha to pri monitorovaní distribúcie vody, detekcii únikov a zabezpečovaní efektívneho fungovania procesov čistenia.

3. Potravinový a nápojový priemysel

V priemysle potravín a nápojov je potrebné presné meranie toku na zabezpečenie kvality a konzistentnosti výrobkov. Senzory tlaku napätia sa môžu použiť na meranie toku zložiek, ako sú kvapaliny, sirupy a plyny počas výrobného procesu.

Výhody použitia senzorov napätia tlaku na meranie prietoku

Existuje niekoľko výhod použitia senzorov napätia tlaku na meranie prietoku:

1. Vysoká presnosť

Senzory tlaku napätia môžu poskytovať merania vysokej presnosti, najmä ak sú správne kalibrované a inštalované. Vďaka tomu sú vhodné pre aplikácie, kde je potrebné presné meranie toku.

2. Široká škála aplikácií

Môžu sa použiť na meranie toku rôznych typov tekutín vrátane kvapalín, plynov a kaliek. Táto univerzálnosť z nich robí populárnu voľbu v rôznych odvetviach.

3. Trvanlivosť

Mnoho senzorov tlaku napätia je navrhnutých tak, aby boli trvanlivé a vydržia tvrdé prostredie, ako sú vysoké teploty, tlaky a korozívne tekutiny.

Výzvy a obmedzenia

Zatiaľ čo senzory tlaku napätia ponúkajú mnoho výhod, existujú aj určité výzvy a obmedzenia:

1. Vlastnosti tekutín

Presnosť merania prietoku môže byť ovplyvnená vlastnosťami tekutiny, ako je jej hustota, viskozita a teplota. Zmeny v týchto vlastnostiach môžu viesť k chybám pri meraní.

2. Strata tlaku

Inštalácia zúženia v potrubí na meranie prietoku pomocou snímača napätia tlaku môže spôsobiť stratu tlaku v systéme. To môže vyžadovať ďalšiu energiu na udržanie toku, čo môže zvýšiť prevádzkové náklady.

Záver

Senzory tlaku napätia sú cenným nástrojom na meranie prietoku v rôznych odvetviach. Pochopením princípov prevádzky, správnej inštalácie, kalibrácie a údržby môžu používatelia dosiahnuť presné a spoľahlivé meranie toku. Ako dodávateľ senzorov napätia tlaku sme zaviazaní poskytovať produkty vysokej kvality a technickú podporu našim zákazníkom.

Ak máte záujem používať senzory napätia tlaku pre vaše aplikácie na meranie toku, vyzývame vás, aby ste nás kontaktovali pre viac informácií a diskutovali o svojich konkrétnych požiadavkách. Náš tím odborníkov vám rád pomôže pri výbere správneho senzora a zabezpečení jeho správnej inštalácie a prevádzky.

Odkazy

1. Hall, CA (2015). Príručka na meranie toku: priemyselné návrhy, prevádzkové princípy, výkon a aplikácie. Elsevier.
2. Miller, RW (1996). Príručka pre meranie toku. McGraw - Hill.
3. Spitzer, DW (2001). Meranie prietoku: Praktické príručky pre meranie a kontrolu. ISA - Instrumentácia, systémy a spoločnosť Automation Society.
